VLSI数字系统设计第四节课

yjy12lcp Lv3
  2023-09-28 15:41:57 2023-09-28 15:41:57 创建   2023-10-11 19:49:43 2023-10-11 19:49:43 更新

TTL门电路

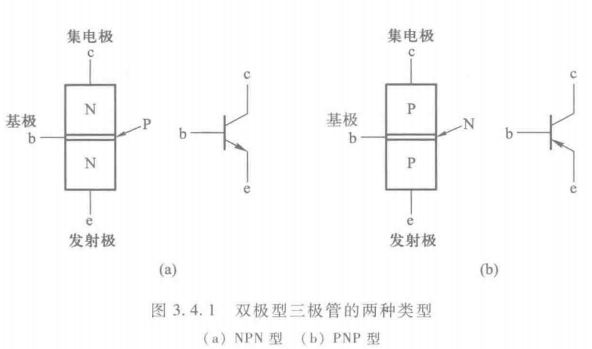

双极型三极管

image-20230930164613518

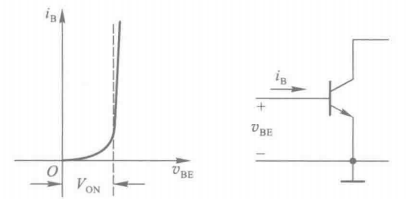

双极型三极管的输入和输出特性

基极和发射极之间的回路作为输入回路

image-20230930164901119

称作开启电压，其中硅三极管，锗三极管

集电极和发射极之间回路称作输出回路

image-20230930165226510

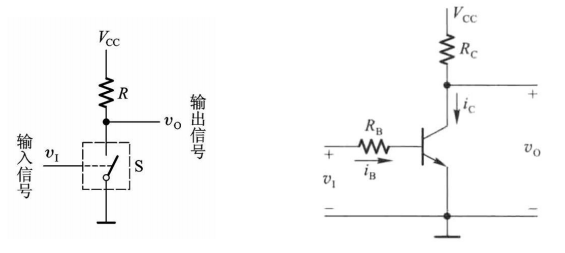

双极型三极管的开关特性及其反相器

image-20231011160501872

  • 开关断开：，截止
  • 开关导通：，深度饱和。

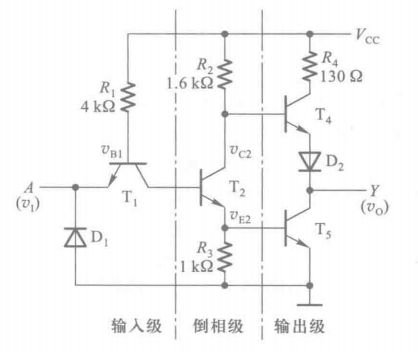

TTL反相器

image-20231011161752087

其中

逻辑关系：

image-20231011163218993

  • ：截止区
  • ：线性区
  • ：饱和区

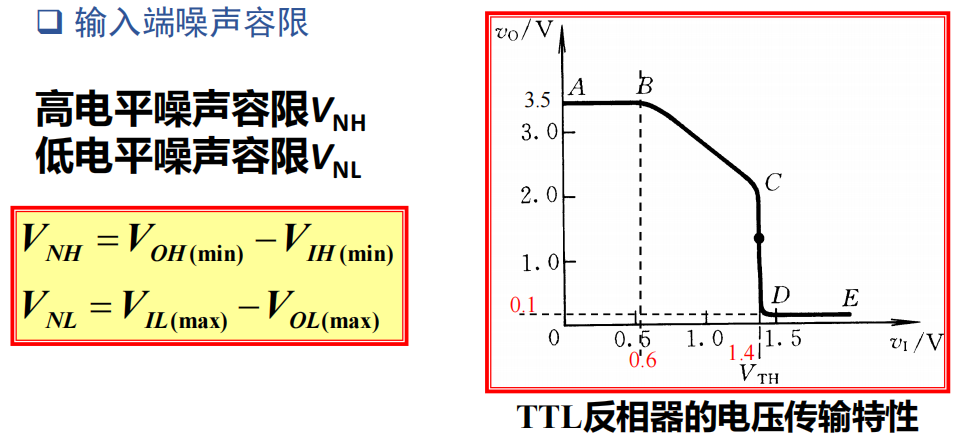

输入端噪声容限

image-20231011164356571

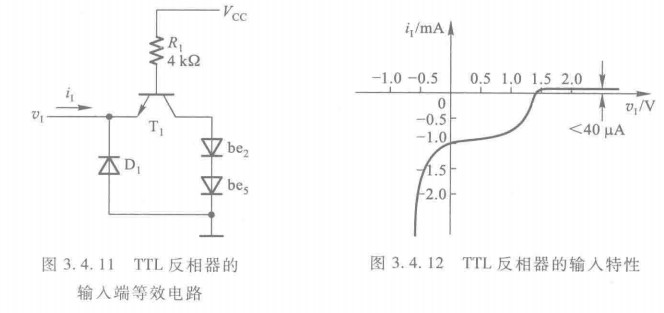

TTL反相器的静态输入特性

image-20231011165323575

TTL反相器的静态输出特性

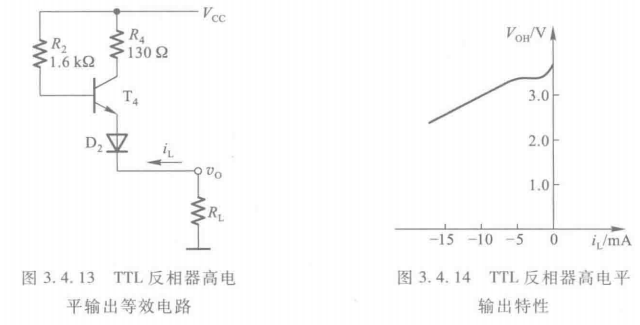

高电平输出特性

image-20231011165937115

低电平输出特性

image-20231011170024432

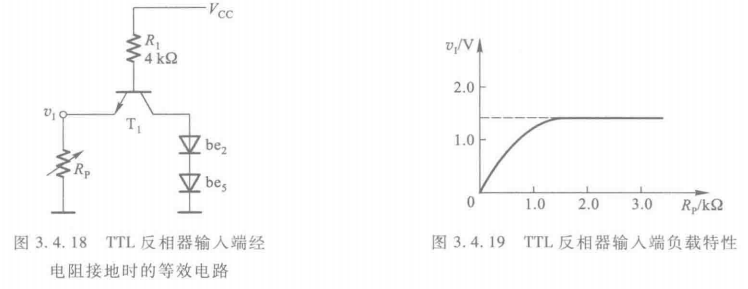

TTL反相器的输入端负载特性

具体使用门电路时，有时需要在输入端与地之间或输入端与信号的低电平之间接入电阻

image-20231011171711841

  • 输入接小电阻（一般时），等效低电平输入
  • 输入接大电阻（一般时或悬空时），等效高电平输入，且＝

TTL反相器的动态特性

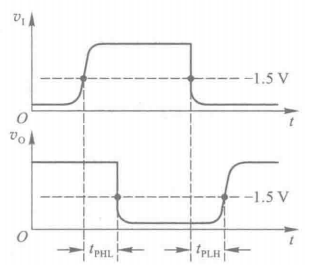

传输延时时间

image-20231011181620755

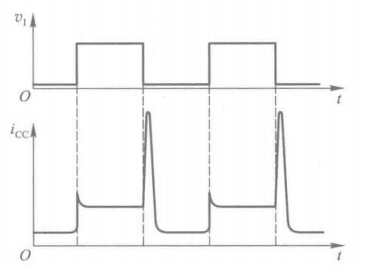

电源的动态尖峰电流

image-20231011181728918

出现在由高到低时段，瞬间同时导通

其他类型的TTL门电路

与非门

由多发射极三极管实现

image-20231011182322781

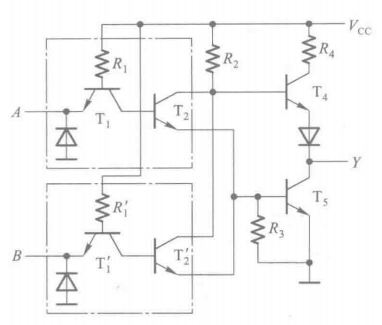

或非门

image-20231011182454832

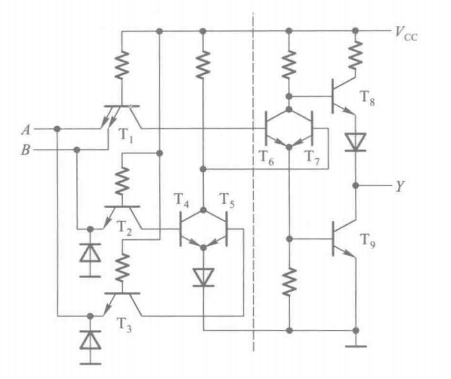

异或门

image-20231011182700475

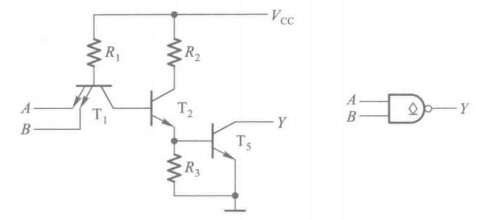

集电极开路与非门（OC门－ Open Collector Gate）

image-20231011184709521

image-20231011184816194

注意点：工作时需要外接

image-20231011184803198

外接电阻的计算

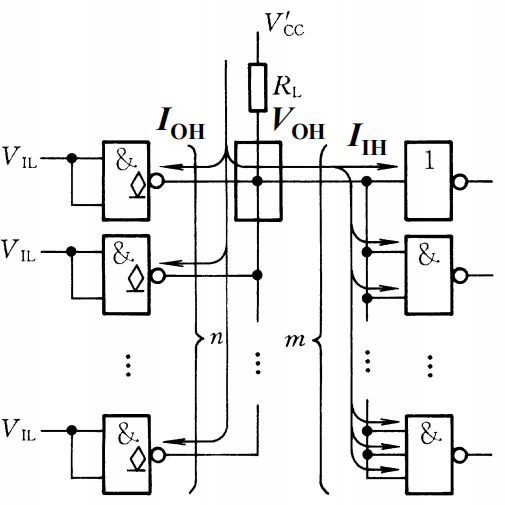

输出为高电平

image-20231011192341538

其中为输入端数目

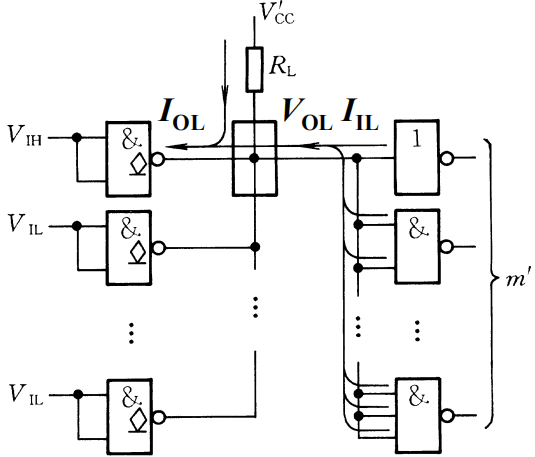

输出为低电平

image-20231011192654669

其中为负载门数

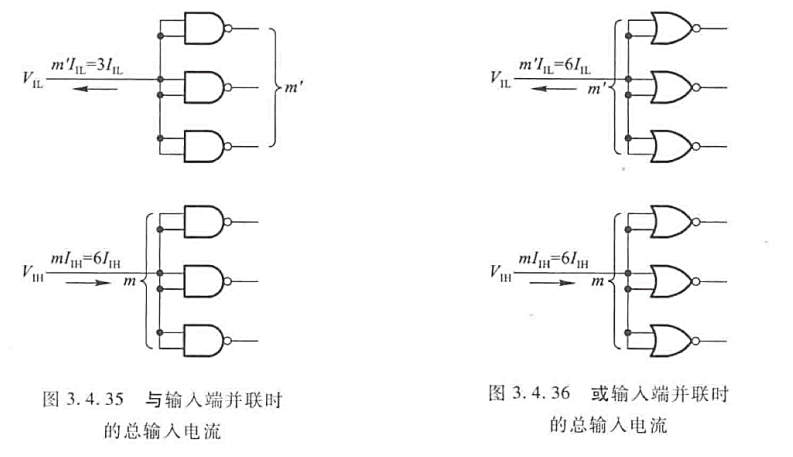

或输入端时

image-20231011192933906

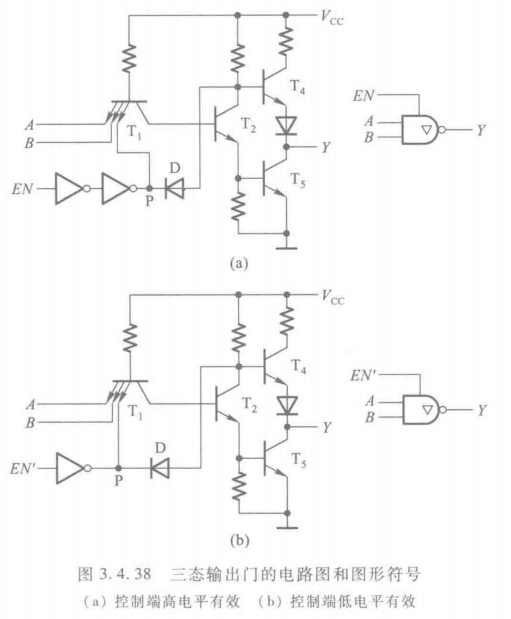

三态输出门（TS门）

image-20231011194556775

  • ，普通与非门
  • ，截止，高阻态，输出相当于悬空
