符号运算基本操作

MATLAB官方文档

sym，syms函数

1
2
3
4
5
%sym函数应用
x = sym('x'); %定义符号量
f = sym('x^2+1'); %定义符号表达式
%syms函数应用
syms x y；%同时定义多个符号量

符号矩阵,符号计算等直接当作常值写即可

1
2
3
4
5
%符号矩阵与计算样例
syms a b R J;
A = [0,a;-b,0];
X = [R;J];
Y = A*X;

subs函数

1
2
3
4
%subs(f,x,y)返回值为把f中x全替换为y的符号表达式
x = sym('x');
f = sym('x^2+1');
f = subs(f,x,1);

MATLAB相图绘制

quiver函数

1
2
%quiver(x,y,a,b)在(x,y)处画方向为(a,b)的箭头
%注意x,y一定是一系列的点，比如向量，矩阵
1
2
3
4
5
6
7
%当为矩阵时
r = -1:0.05:1;
j = -1:0.05:1;
[R,J] = meshgrid(r,j);
R_d = J;
J_d = -R;
quiver(R,J,R_d,J_d);

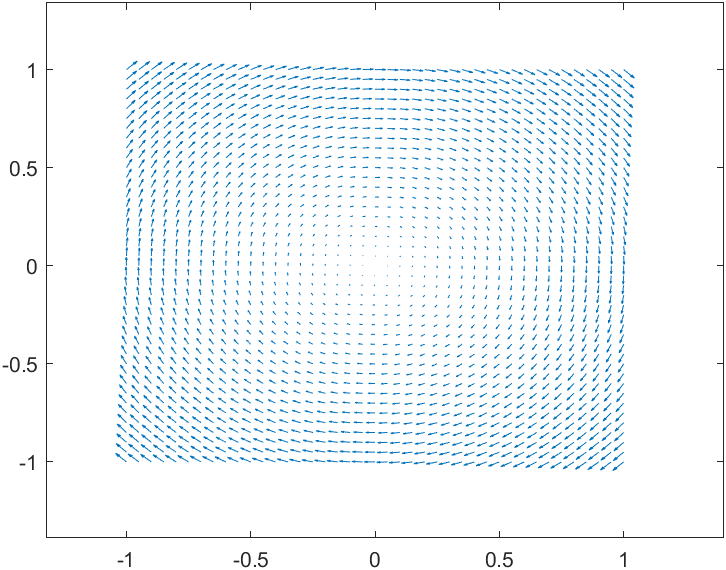

结果如下：

image-20230906212921913

1
2
3
4
5
6
%当为向量时
r = -1:0.05:1;
j = -1:0.05:1;
R_d = J;
J_d = -R;
quiver(R,J,R_d,J_d);

结果如下：

image-20230906213454190

meshgrid函数

1
2
3
4
5
6
%[X,Y]=meshgrid(x,y),X为x的副本矩阵，Y为y的副本矩阵，且刚好行列对应
r = 1:3;
j = 1:5;
[R,J] = meshgrid(r,j);
disp(R)
disp(J)

结果如下：

1
2
3
4
5
6
7
8
9
10
11
1     2     3
1     2     3
1     2     3
1     2     3
1     2     3

1     1     1
2     2     2
3     3     3
4     4     4
5     5     5
